感應式IC智能卡電梯管理系統是計算機信息技術在現代化公司綜合管理和自動化控制方面的發展和應用，系統運用計算機技術、FRID技術、高智能微電子技術和機電一體化技術。為客戶提供了全新高效的管理體系，最大發揮了人力、資源、空間的效能。系統采用PHLIP Mifare非接觸卡技術、數據在空中傳輸時是加密后的密文，避免了卡片被盜和復制等傳統保安防范存在的問題。
本控制設備是針對電梯設計的專用控制設備,用非接觸IC感應智能卡作為身份識別。用戶使用更方便，管理更簡單便捷。控制器不需要布線與電腦通訊，用戶卡不需要在控制器上授權，只需用戶卡在管理處注冊授權即可使用。可設置用卡的使用有效期、使用次數和時間段限制。本產品采用原裝芯片，工作穩定，人性化設計，功能卓越，安裝簡便，可維護性、可操作性受廣大安防工程商和用戶的認可和青睞。
電氣參數：
標準電壓 DC12V(±30%)
工作電流 ＜1000mA；
讀卡類型 MF1卡
用戶容量 脫機發卡無限制，聯網發卡3萬張
黑名單數 15000張
刷卡記錄 56000條
主板樓層 16層（加擴展板可控制64層）
擴展板樓層 16層
系統設備 255臺
樓層檢測 2路
消防聯動 1路
維根讀頭 1路
485讀頭 1路
電腦通訊 RS485+TCP/IP
輸出負載 2A 12VDC(干節點信號)
工作溫度 -20℃~70℃
PCB尺寸 主板：長201mm x寬100mm；擴展板：長145mm x寬72mm
外形尺寸 主板：長200mm x寬116mm x 高19mm；擴展板：長145mm x寬90mm x 高19mm
機箱外形 長285mm x寬230mm x 高76mm
電梯板功能簡介：
◎不聯網管理軟件發卡，無需在設備發卡操作,可選擇聯網發卡。
◎可接W26/W34/485讀頭,支持刷卡讀頭/指紋/人臉識別等設備。
◎主板雙繼電器控16層,設為單繼電器控32層,加擴展板可控制64層。
◎同一電梯里設置單層刷卡直達和多層刷卡按鍵方式使用電梯。
◎有消防險情自動恢復控制,不刷卡使用電梯。
◎定時開放樓層,每天可設置三個時間段無需刷卡使用電梯。
◎刷卡繼電器延時1-255秒,聯動延時1-50000秒。
◎斷電恢復控制,也可以用管理卡設置啟用和關閉主板的控制。
◎支持樓宇對講訪客聯動,住戶開門鎖后訪客可使用電梯到相應樓層。
◎可檢測負一層和負二層,聯動后電梯自動到訪客樓層
◎支持身份證訪客登記智能發卡使用門禁和梯控設備.
◎可設置卡片有效期/次數/時間段限制/無限制卡，卡片丟失可掛失。
◎脫機發卡方式卡片容量無限制,聯網發卡容量4萬張脫機記錄1.5萬條.
◎卡片和讀頭自行設置密碼,一卡一密杜絕復制用戶卡
◎有嵌入式和明裝的鋁合金讀頭也有常規塑料外殼讀卡器
◎可外接語音模塊播報刷卡狀態,卡片到期提前提示.
◎有彩屏觸摸密碼讀頭,刷卡顯示姓名/次數/有效期,讀頭上可設主板參數.
◎有TCP/IP和485聯網接口，可軟件上遠程開啟任意樓層。
◎聯網可設置控制器參數,可實時監控刷卡信息.
◎樓層接口為繼電器開關信號控制樓層按鈕,不影響電梯的性能.
◎與樓宇門禁/單門/兩門/四門控制器一個軟件管理.
◎支持ACCESS或SQL數據庫，支持客戶端軟件。
一、功能特點：
不聯網軟件脫機發卡+聯網發卡，兩種模式可混用
TCP/IP聯網+485聯網雙聯網接口
維根讀頭+485讀頭雙接口，兩種讀頭可同時使用
單層刷卡直達+多層刷卡按鍵同時實現
外接語音播報器，播報卡片狀態，卡片到期提前提示
與外來人對講聯動，訪客身份證登記發卡
主板雙繼電器控16層，單繼電器控32層，加擴展板可控制64層，
卡片加密防復制
斷電、消防險情、刷專用卡均可恢復控制，不影響電梯安全和性能
與樓宇門禁、門禁控制器一卡通管理，支持考勤
二、主要功能描述
A、通用公共功能：（即聯網和脫機模式支持）
聯網功能：控制器有485和TCP/IP兩種聯網接口，在同一軟件軟件里支持TCPIP和485混合聯網使用。聯網狀態下在軟件上設置控制器參數，上傳歷史和實時刷卡記錄，實時監控門開啟和關閉狀態以及遠程開槍任意樓層等功能。
刷卡直達功能： 在電梯轎廂里刷卡后電梯直接運行至設定相應樓層，（適合單層用戶卡）
刷卡按鍵功能： 在電梯轎廂里刷卡后按指定樓層按鈕，可使用的樓層可設置一層或任意多層。
公共樓層功能：設置主板的樓層為共樓層后，合法的用戶卡在沒有該樓層的權限都可以到達公共樓層，公共樓層可設置任意一層或多層，一旦設置公共樓層后均為刷卡按鍵模式。
定時開啟功能：每天可以設置4個時間斷段自動切換不刷卡使用電梯模式
恢復管控功能：主控板的消防聯動接口收到消防信號時，自動恢復對樓層的控制，即不用刷卡即可使用電梯。主控板斷電后也可以恢復管控。 用管理卡可以設置繼電器狀態，設置后不用刷卡即可使用電梯。（本功能只適合刷卡按鍵的接線方式）
消防聯動功能：消防險情時給短路信號給梯控主板消防聯動接口，主板將自動切換為不受控模式，不用刷卡使用電梯，直至控制板重新通電恢復正常。
語音功能：外接語音模塊后刷卡播報卡片狀態，卡片到期提前提示。
聯動功能：外來或無卡人員與住戶通過樓宇對講通話后，住戶對講分機開門的同時開放電梯轎廂里面的相應樓層按鈕，外來人員進入轎廂即可使用電梯，只能到達相應住戶樓層，其它樓層不能使用。
用戶卡查詢功能：主要查詢卡片權限，用戶卡放在發卡器上，軟件操作即可查看該卡片的卡號、卡片類型、有效日期、剩余次數、時間段、進入的控制器編號和樓層編號。卡片類型有計時卡、計次卡、時段卡。
記錄查詢功能：在軟件里可查詢用戶刷卡記錄和管理員設置用戶卡的記錄。用戶卡刷卡記錄信息有刷卡時間、姓名、編號、部門、控制器編號、出入控制器的名稱、卡片類型、卡片狀態。寫卡記錄信息為寫卡時間、姓名、編號、卡號、部門、卡片的有效期或次數等信息。有的記錄可預覽、打印、導出EXCEL文檔。
B、脫機模式的功能
脫機發卡功能
控制器與電腦不用布線聯網，不用在控制器上發卡操作，IC卡在電腦軟件里設置后即可使用，可設置卡片的有效期、次數、時段限制功能，可選擇任意控制器的出入權限。聯網后可查看進出記錄。
限時功能
用戶卡可設置年、月、日、時的期限，超過設定期限將不能正常使用，需將用戶卡重新設置期限才可使用。比如用戶卡設置為2014年8月30日20時，2014年8月30日21時后此卡將不能正常使用。本 功能可應用于物業管理處對物業費收取的管理，停車場月卡管理等。
限次功能
用戶卡一次性最多設置65000次，每刷一次卡減少一次，次數為0時將不能正常出入。可應用于臨時訪客使用或停車場。
限時段功能
用戶卡如設置時段為8:30—17:00，只能在每天的8:30—17:00之間刷卡出入，在此時段之外將不能正常刷卡出入。
組合管制功能
用戶卡可設置有效期、次數和時段三項管制中的一項或任意兩項管制，也可以同時選擇三項擇。如果選擇任意兩項或三項管制，只要其中一項權限無效，將不能正常刷卡出入。也可以三項都不選擇，將不受管制
黑名單功能：
用戶卡丟失可設置黑名單，設置黑名單的用戶卡將無法正常使用，找回卡片再設置為白名單后即可正常使用，防止卡片丟失被非法使用者拾到后非法闖入，如果需卡片暫停使用也可以用此功能。
用戶卡加密功能
用戶卡可選擇1-14任意一扇區使用，自行設置卡片密碼，方便一卡同時使用多個系統設備，實現一卡通功能。卡片加密后里面數據不易被泄露或復制。
C、聯網模式的功能
多種讀卡器功能：支持W26或W34讀頭，可同時接485讀卡器，可外接密碼讀卡器，指紋、人臉識別等設備
聯網發卡功能：控制器有485和TCP/IP兩種聯網接口，聯網狀態下在軟件上發卡后設置相應的開門權限、有效期、控制器參數等信息再下載至控制器里即可使用，可上傳歷史和實時刷卡記錄，實時監控門開啟和關閉狀態以及遠程開門等功能。控制器使用過程中不需要聯網。

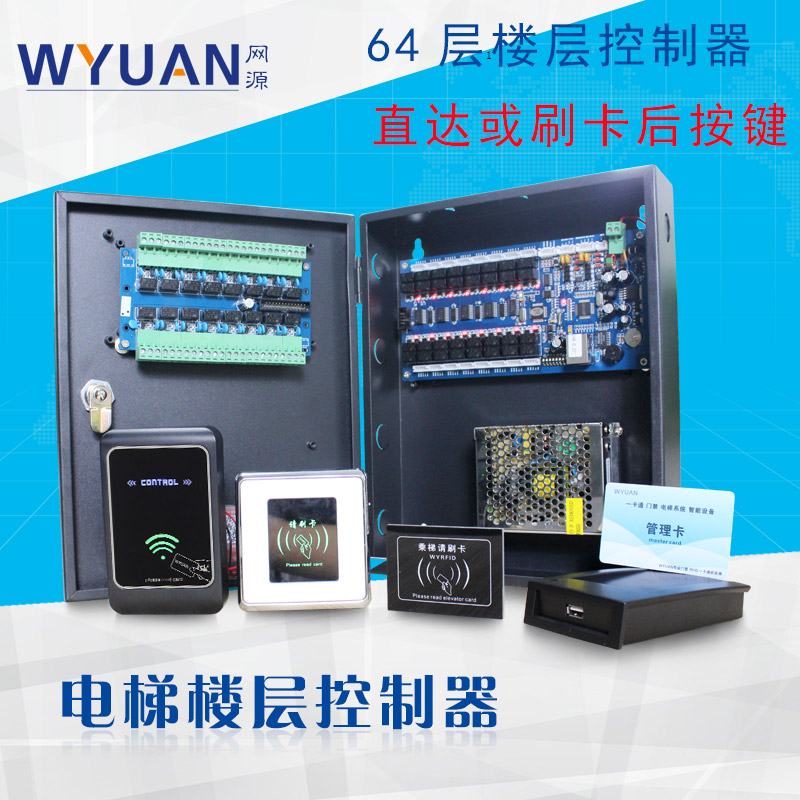

三、系統組件構成（按一部電梯32層）
一套梯控設備由梯控主控板，樓層擴展板（超過16層用），讀卡器，發卡器，機箱，電源，用戶卡，管理電腦以及軟件組成。如控制板與電腦485聯網需配485協議轉換器，如TCPIP聯網配網絡交換機。
1、 電梯控制主板1臺：一部電梯配一個主板，一個主板控制16層。
2、 電梯樓層擴展板1臺：一個擴展板可控16層，與主板組合可控制32層，可加3個擴展板控制64層。
3、 讀卡器1個：讀卡器與主控板連接，主要讀取卡片信息傳送至控制主板，一個電梯主板可配一個或兩個讀卡器。
4、 寫卡器1臺：讀寫器與電腦USB口連接，一個工程或每臺管理電腦配一臺寫卡器
5、 用戶卡：用戶卡必須MF1卡，一人一卡。
6、 管理電腦1臺：電腦必須有USB接口和232口，連接讀寫器設置用戶卡和控制器參數，一個工程配一臺電腦。
7、 DC12V 3A電源1個：輸入AC220，輸出DC12 3A，一個主板配一個電源，擴展板可以共用電源。
8、 機箱1臺：每部電源配一臺，可裝電梯主板和擴展板以及電源，若電梯樓層按鍵后面有空間放置控制板無需配機箱。
9、485轉換器1個
485轉換器連接電腦與控制器，主要用于提取控制器的刷卡記錄，設置控制器參數。一臺管理電腦配一個轉換器，若不需要刷卡記錄可不用配485轉換
