型號

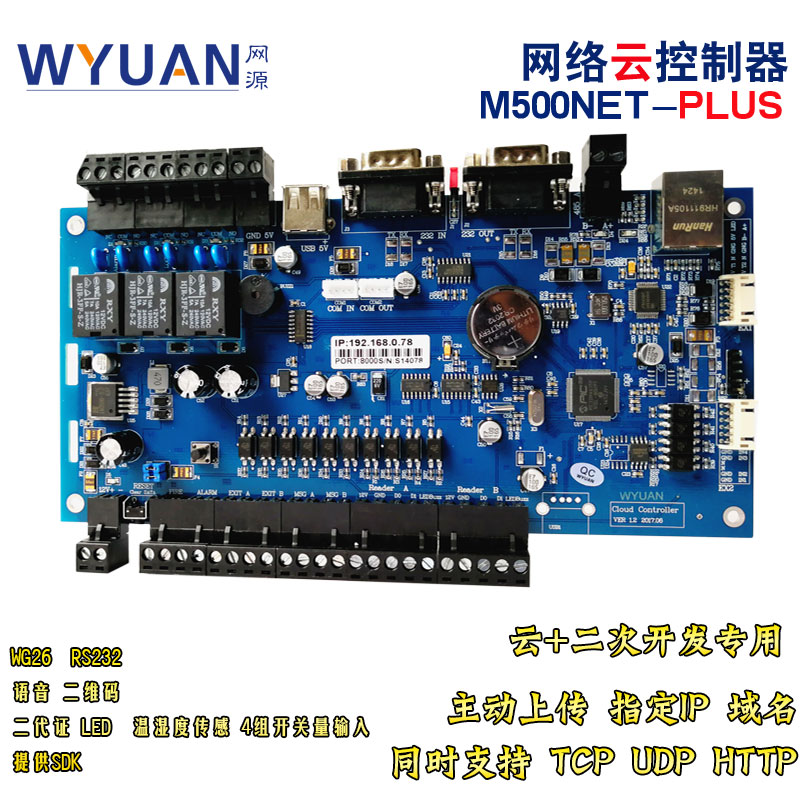

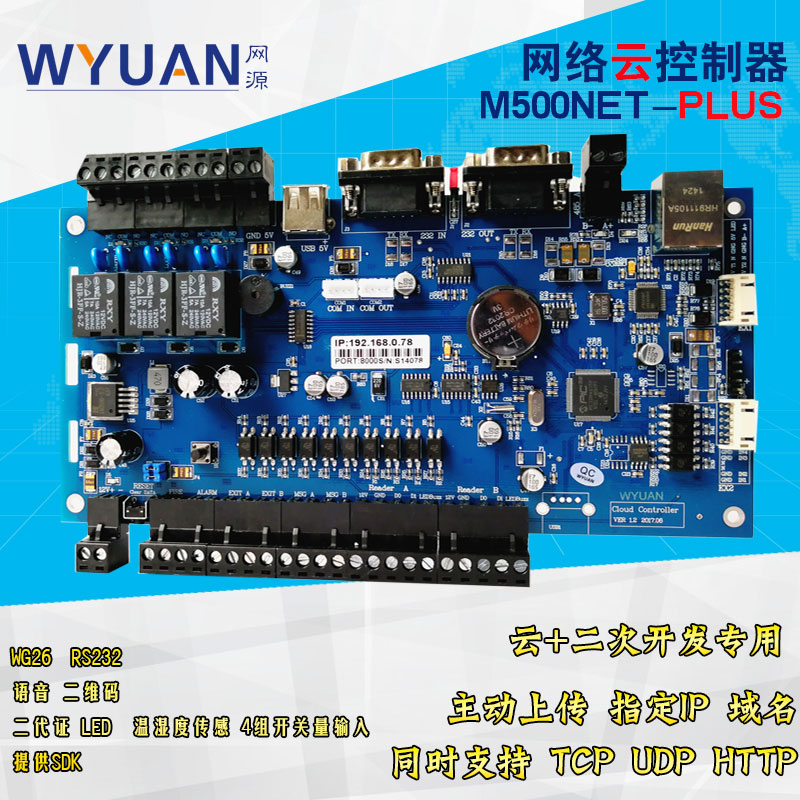

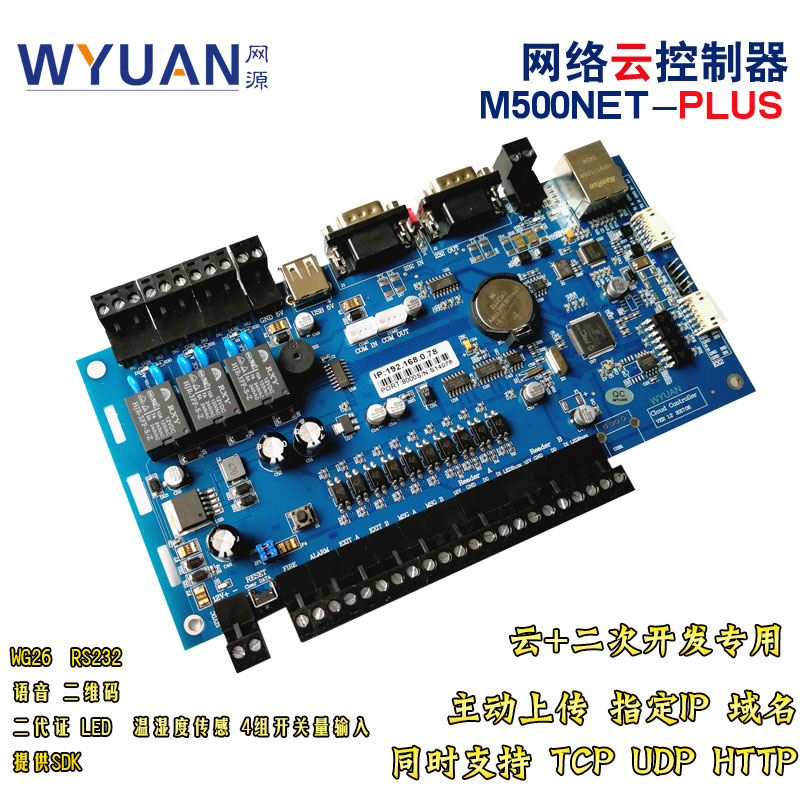

云控制器 M500NET-plus
電源
12VDC
接口
1個RJ45 2個232端口 DB9針 2個485接口*
輸入
2個按鈕 2個門磁 1個報警 1個火警
輸出
2個鎖控制 1個報警
讀頭
2個WG接口
擴展口
4組輸入
其他接口
2組溫濕度1線接口，2個溫度和2個濕度檢測 *485接口默認為1個，可選配2個
電源輸出
1個USB供電口（5VDC），1組5V直流電源
支持協議
HTTP TCP UDP
PCB尺寸
100.5mm*210mm
工作原理
在門禁控制器上刷卡（密碼、身份證、二維碼、指靜脈）后，實時傳輸?shù)皆贫朔?wù)器，服務器處理接收到的數據，向控制器做出應答，控制器根據應答做出對應的反應，比如開門。同時可以語音播報和LCD屏幕顯示。要求設備和服務器之間保持網絡通信，可選TCP、UDP、Http 3種協議。
特性
l 支持2個WG讀卡器接口，支持WG2、WG34等協議，通過web可配置。
l 2組485接口，2組按鈕開關量輸入，2組報警輸入，2個繼電器控制輸出，1個繼電器報警。
l 可外接2組溫濕度傳感器，采集溫度和濕度，設置報警范圍產生報警。
l 直接支持2個232輸入，如二維碼掃描儀、二代身份證采集儀、靜脈指紋儀。
l 485支持語音模塊，實時現場播報合成語音，如“歡迎光臨，李經理！”，由服務器軟件控制。
l 支持LCD屏幕顯示，實現現場屏幕顯示。
l 支持TCP/IP、UDP、Http協議。
l Http協議支持域名和IP地址服務器，支持自定義URL路徑，適合云端應用開發。
l 支持485通訊傳輸，可以實現自有485設備通訊控制。
l 支持二代身份證采集儀，可以采集身份證信息，包括照片。
l 支持接收大數據(不大于1300字節)的傳輸，如靜脈指紋儀的采集，發送給電腦進行比對。
l 支持AES128加密，自定義秘鑰，數據更安全。
l 支持DHCP，自動獲取IP地址，安裝更簡單。
l 提供SDK開發包，以及Demo代碼。
開發包下載 云控制板M500NET--PLUS版本---SDK
